●PICKit3 の互換品

PICマイコンにプログラムを書き込むために、最近安くなったPICKit3の互換品を購入しました。

私が購入したのは特に安かったこちらの商品です。
PIC プログラミングキット PICKIT3 互換品マイコン
その時々で価格が変動しますので、どの互換機を買っても大した違いはないと思います。

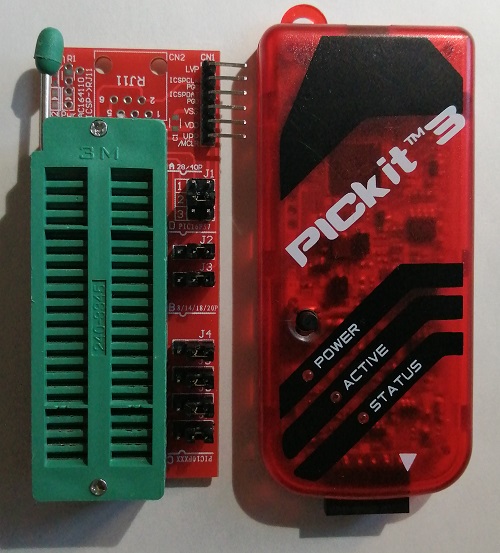

pickit3 プログラミングキット

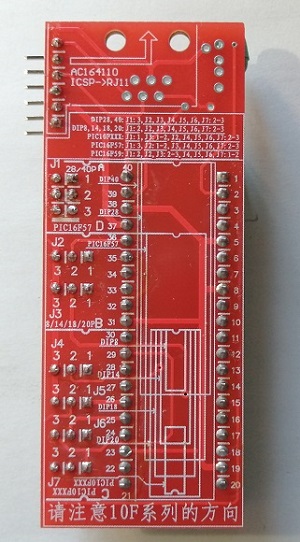

書き込みソケットの裏側を見た所です。

この互換機に付属する書き込みソケットにはたくさんのジャンパが付いており、切り替える事でPICの種類を変えられるようです。

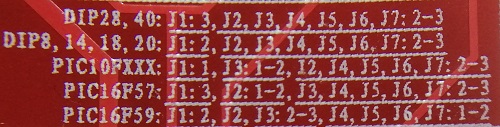

細かい文字で書かれた切り替えパターンのテーブルを見てみます。

切り替えパターンを解読しPIC16F84を接続してみようと思います。
PIC16F84はピン数が18本であるため、DIP18の行を見ます。
それによると、ジャンパ１を2番にセットして、残りのジャンパは２と３をショートすると読み取れますので、そのようにセットしました。

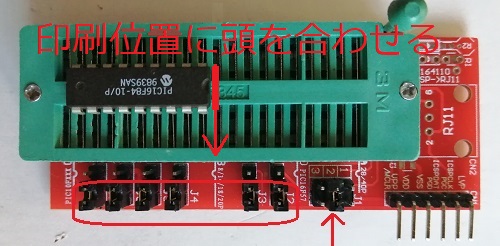

ソケットへのPICのはめ込み位置は表面の 8/14/18/20p の印刷位置にPICの頭を合わせました、そのため一番下の列が一列空きます。
最初、はめ込み位置を間違えて一番下を基準にしてみた所PICが壊れましたので注意が必要です。

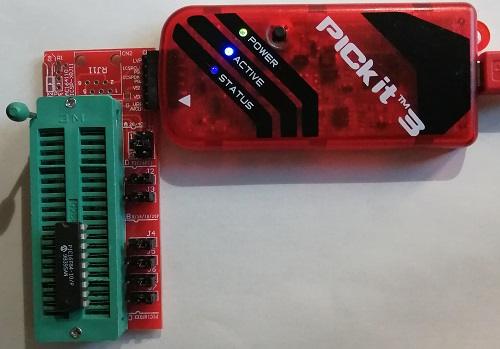

セットしたソケットをPICkitに接続しました。
本体の矢印の位置とソケットのMCLRの位置を合わせます。

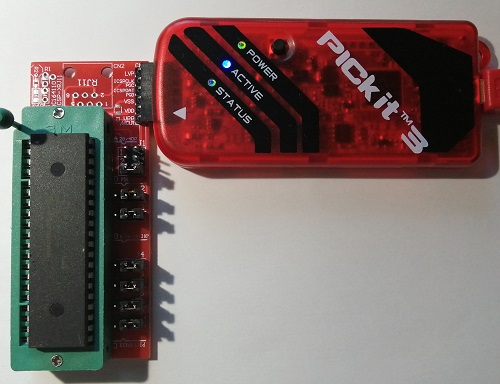

ちなみに、40本のピンがあるPIC16F877の場合には、DIP40の所を見て、ジャンパ1は3番にセットして残りのジャンパは２と３をショートするようです。

■書き込みソフトの準備

書き込みには　MPLAB IDE v8.92　を使うことにしました。
現在の最新の開発ソフトではないですが、v8.92は古いMPLAB IDEの最終バージョンのようです。

MPLABの古いソフトはmicrochipのサイトからダウンロードしました。
MPLAB IDE Archivesの項目から目的のバージョンを選択しダウンロードします。
Development Ecosystem Downloads Archive

まずは、MPLAB IDE v8.92をダウンロードしインストールします。
PICkit3から書き込みソケットを外して、付属のUSBケーブルでパソコン本体に直接接続します。

それではMPLAB IDEを起動させて操作に入っていきたいと思います。

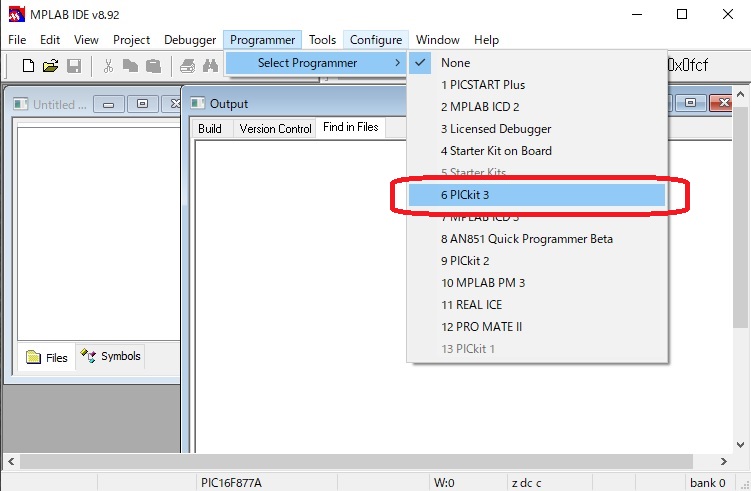

PICkit3をパソコンに接続した状態でMPLAB IDEを起動させて、メニューの Programmer → Select Programmer → 6 PICkit 3 を選択します。

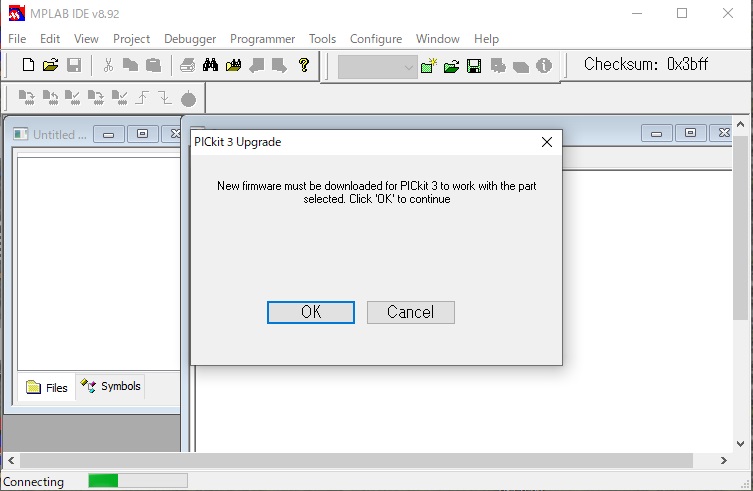

そうするとファームウエアを更新するぞと言ってきますので OK ボタンを押します。

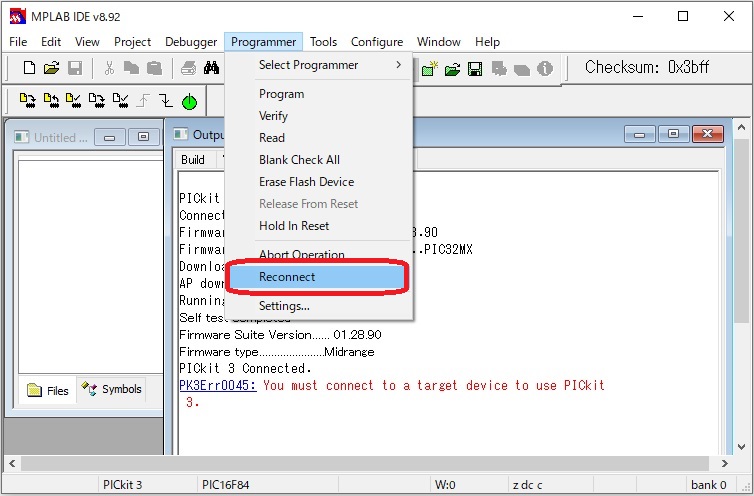

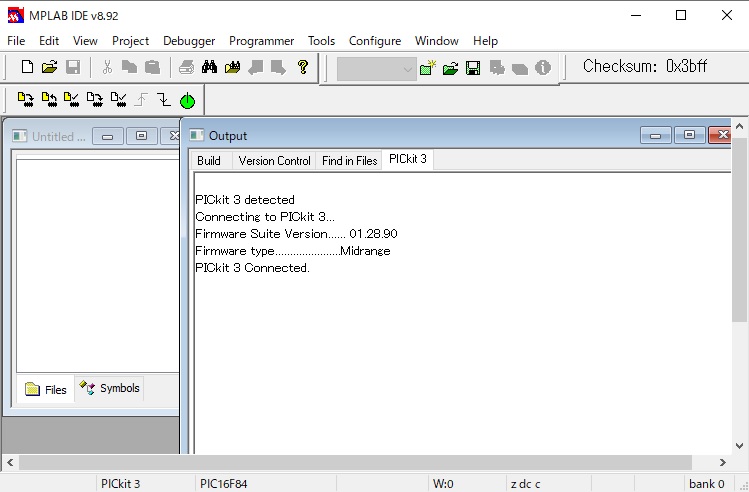

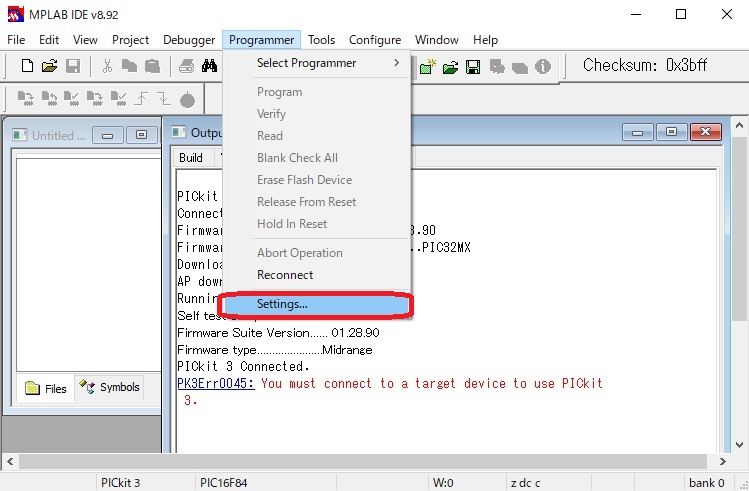

しばらくすると、ファームウエアが更新されてPICkit 3 Connectedの文字が表示された後、デバイスが無いとエラーが表示されると思います。

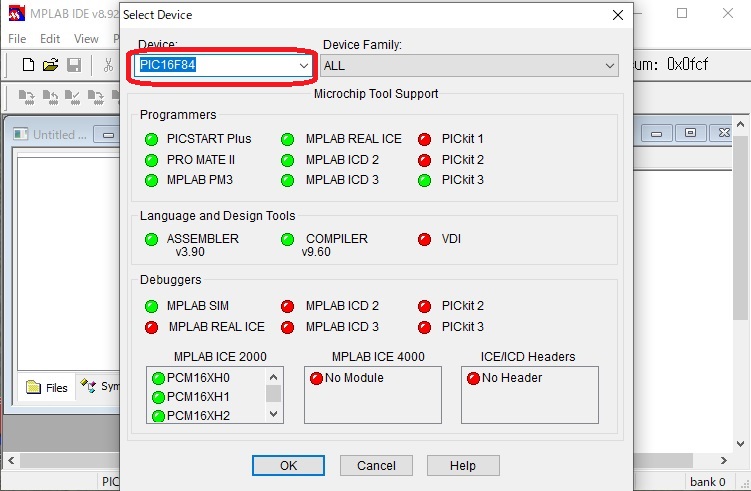

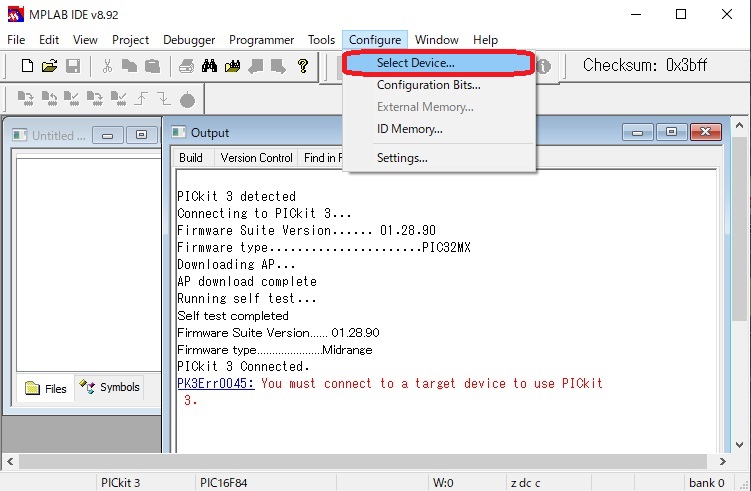

この時に、目的のPIC(私の場合にはPIC16F84)を乗せた書き込みソケットをPICkit 3に接続して、メニューのConfigure → Select Device... を選択します。
