■水晶発振機を分解してみる

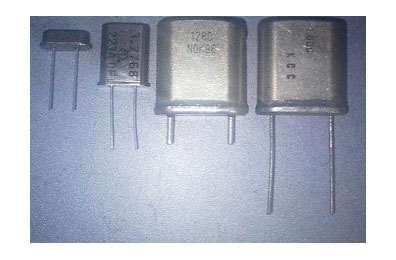

パーツショップで通常より大きな水晶を購入しました
1960年代の昔の水晶だと思われます。

左側二つが通常のサイズ



▼缶の開封
缶の接合部分が半田でくっつけてありました。
接合面がゴテゴテしていて、さすが、手作りって感じがします。
早速、缶を火であぶって半田を溶かしながらペンチで引っ張って開封

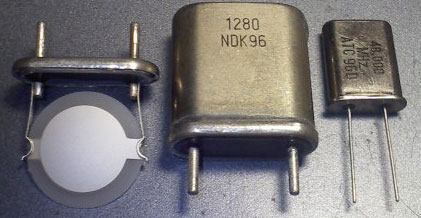

▼取り出した所
缶のサイズと同じぐらい、中の水晶も大きいです

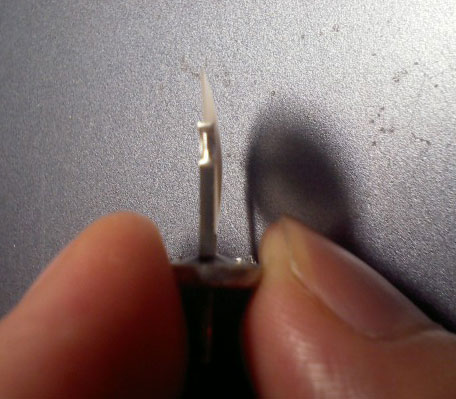

▼しかも思ったより厚い水晶片です

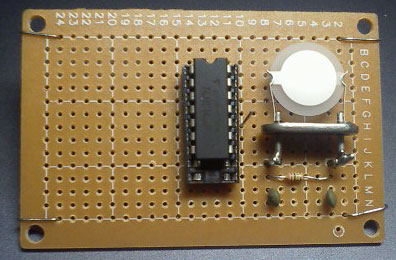

▼水晶を発振させてみるために、基盤に取り付け
適当に、1MΩの抵抗と33pFのセラミックコンデンサを取り付け
シュミットトリガに接続しました。



▼オシロで見てみると



1280と記載があった水晶ですから、1.280MHzで発振しているはずです。

1sec / 1280000Hz = 0.000000781sec
0.000000781sec = 0.781μsec

いい感じに発振しています。
