■ 3.3V 5V ロジックレベル コンバータ

3.3Vと5Vの間でのデジタル信号を変換できるモジュールです。

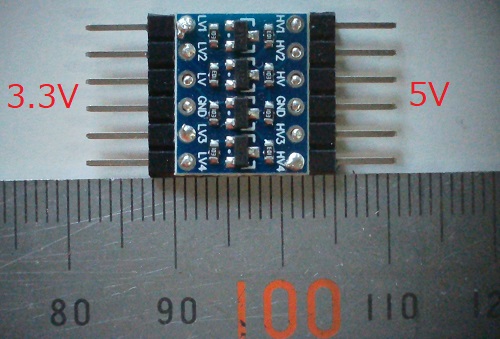

3.3V 5V ロジックレベル コンバータ

LVと書かれている左側が3.3Vになり、HVと書かれている右側が５Vになります。

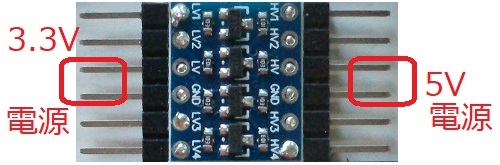

3.3V側の電源をLVとGNDに接続し、5V側の電源をHVとGNDに接続します。

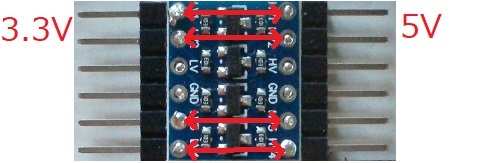

対向したピン同士で3.3Vと5Vのデジタル信号をつなげる事ができます。

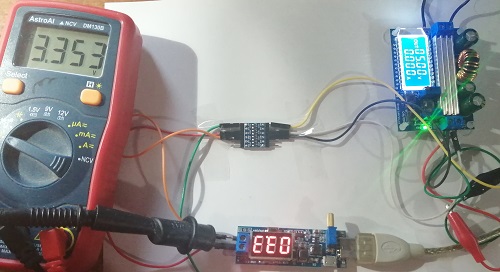

▼ 実際に変換が行われているのかテスターで確認してみました。

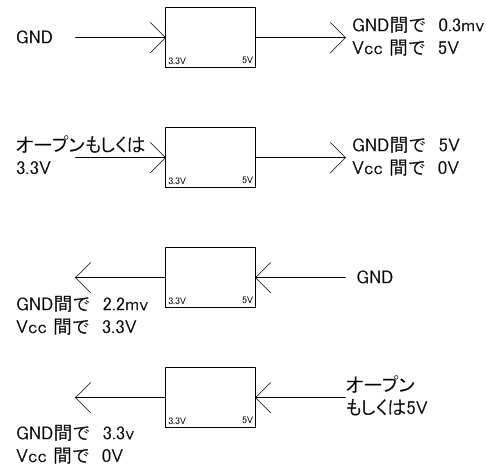

3.3Vと5Vの電源を接続し、左右のピンにそれぞれの電圧の信号を入力し、対向するピンの電圧を計ってみます。

同様の事を4本の対抗するピンでも同じ動作をしました。
デジタル信号のHIGH、LOWの両方が変換されて相互に通信できるようです。
