●USBロジックアナライザのセットアップ

24MHz 8チャンネル USBロジックアナライザ 8CHロジックアナライザ
というものをＡｍａｚｏｎで購入しました。
大体１０００円以下ぐらいだと思います。
マニュアルやソフトの類は一切付いてきませんでした
KKHMF 24MHz 8チャンネル USBロジックアナライザ 8CHロジックアナライザ UART IIC SPI デバッグ MCU FPGA ARMに対応

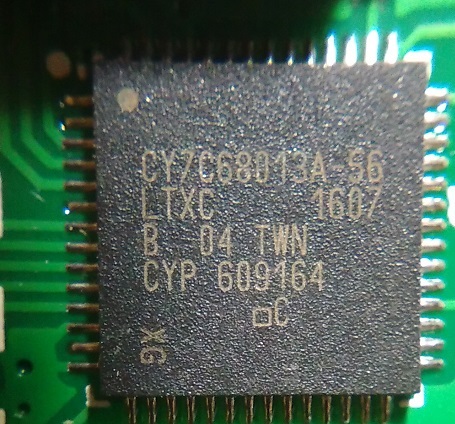

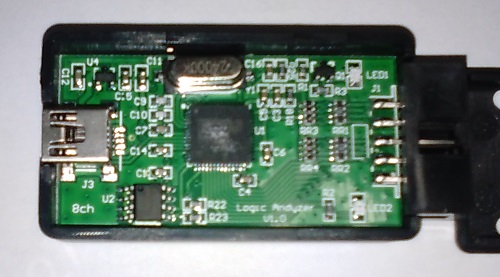

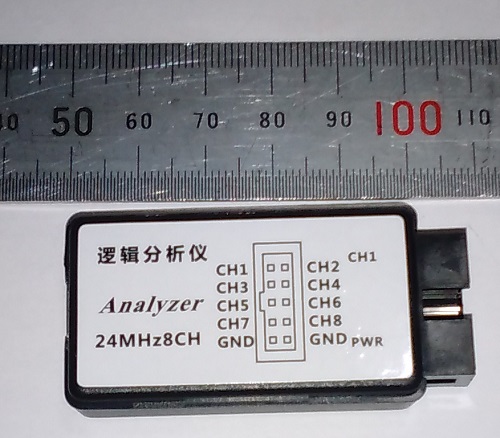

中身はこのような感じでした





このロジックアナライザはsigrokというソフトが対応しています。


■Windowsでのセットアップ

sigrokをダウンロードします。
https://sigrok.org/wiki/Downloads

sigrokはコマンドプロンプトで操作するためのソフトです。
ウィンドウで操作するためにはsigrokの中のPulseViewというソフトをダウンロードする必要があります。
各々のパソコンに対応したPulseViewをインストールしてください。

次に、ロジックアナライザをＵＳＢでパソコンに接続します。

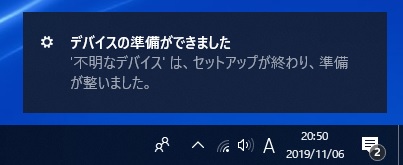

しばらく、待つと”デバイスの準備ができました”というダイアログが現れると思います。

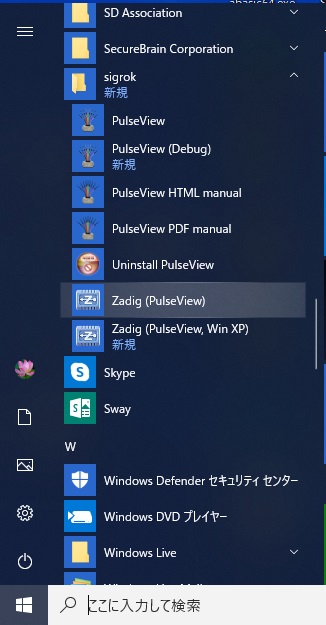

デバイスの準備が出来たら、スタートメニューからsigrok→Zadigを開きます。

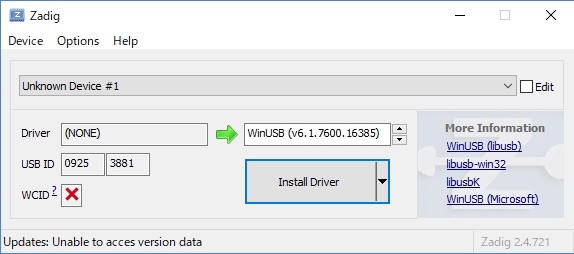

Zadigを開いたら、InstalDriverを押してください。

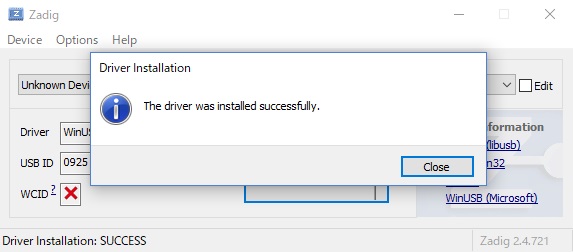

しばらくしたら完了します



これでWindowsでの設定は完了です。


■ラズベリーパイでのインストール

ラズベリーパイのラズビアンLinuxにsigrokをインストールします。
ターミナルを開いて、

sudo apt-get install sigrok

を実行してインストールします。

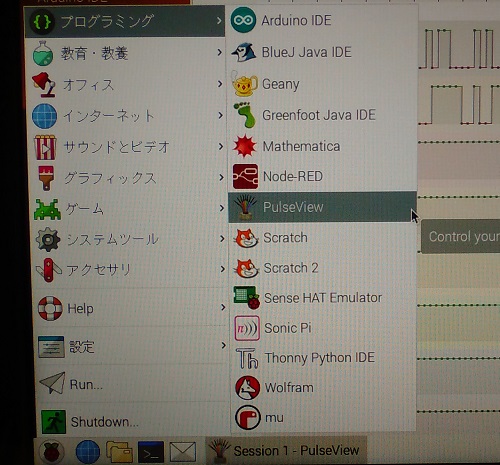

インストールが完了するとスタートメニューにPulseViewが現れるはずです

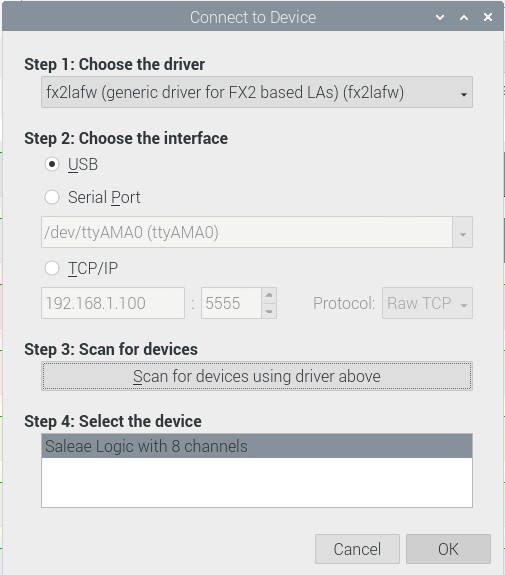

PulseViewを実行して、Demo deviceの部分をクリックして ドライバーは fx2lafw を選択しStep1からStep4まで進むと準備完了です。




■波形の取得

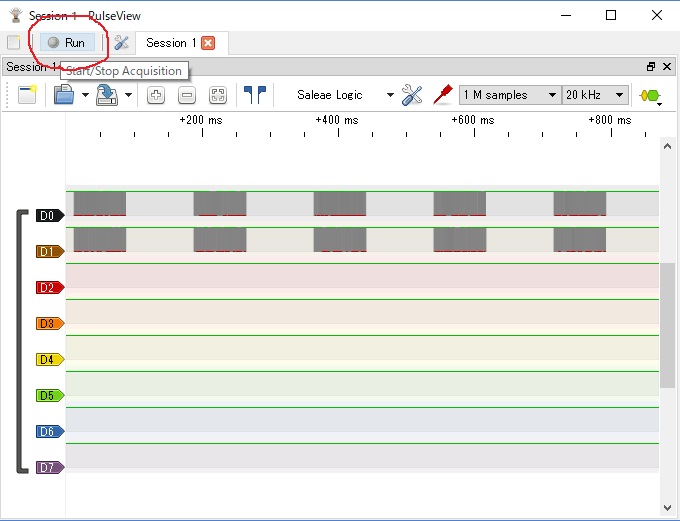

Runのボタンを押す事によりキャプチャを開始します。
