■16F84と16C71の動作確認に使った回路図

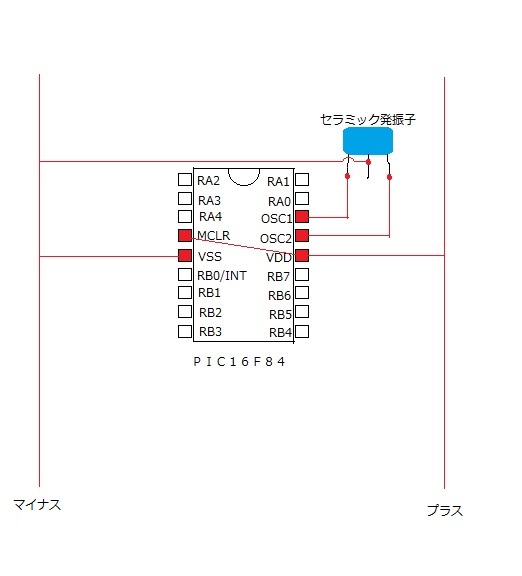

基本的には発振子を取り付けてVDDとMCLRをプラス端子に、VSSをマイナス端子に接続するのみで動作します。

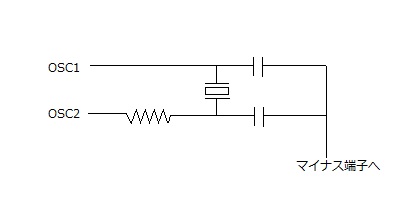

もし、時計用の発振子(32.768kHz)を使う場合にはセラミックコンデンサを33pF、抵抗を300kΩ付近にします。
ただ、発振子によりバラツキがあるため一概には言えません。

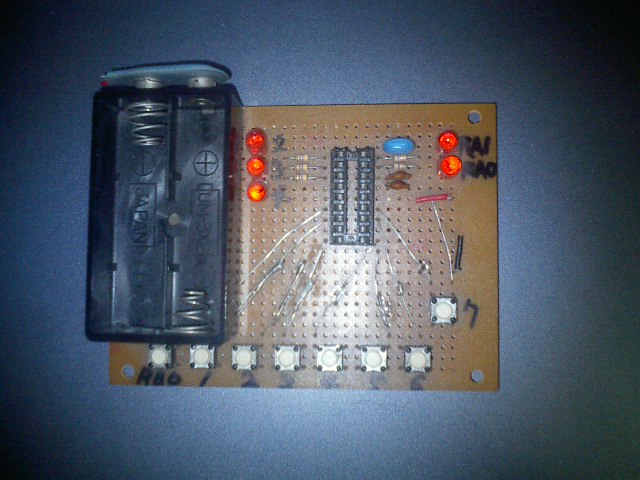

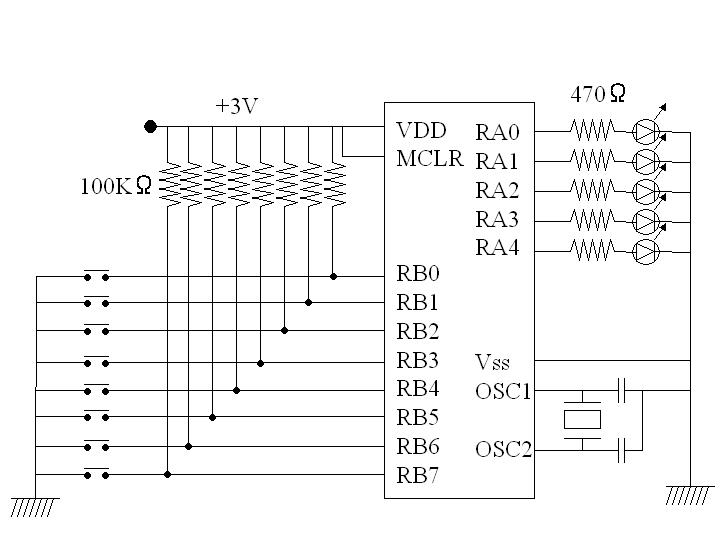

▼16F84と16C71で使った回路図
スイッチを-で吊って+接点にしたほうが良いかもしれません

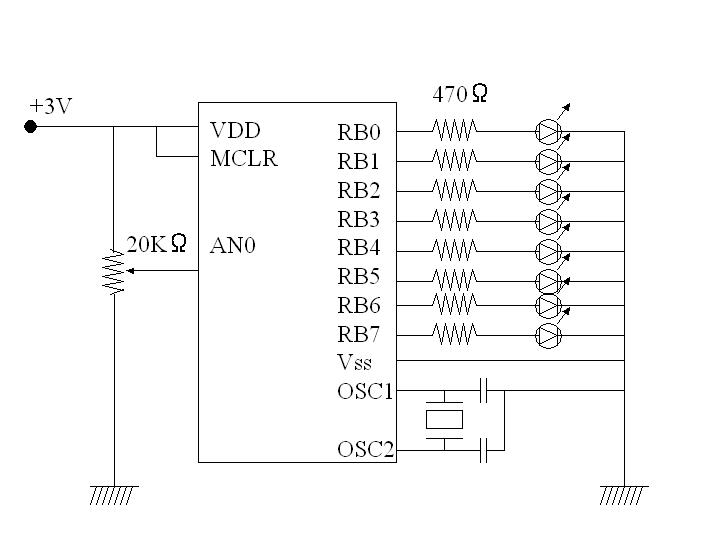

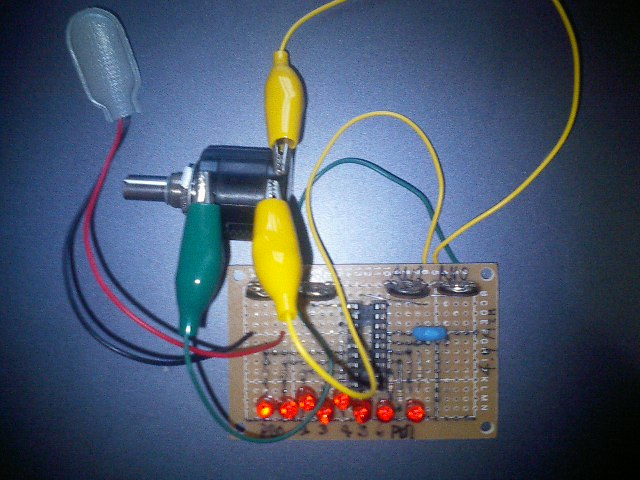

▼16C71のA/D変換で使った回路図
