JIS溶接検定 SN-2F(半自動溶接機) N-2F(手溶接) 下向き裏板金なしの突合せを受ける時の覚書 JIS溶接検定 SN-2F(半自動溶接機) N-2F(手溶接) 下向き裏板金なしの突合せを受ける時の覚書

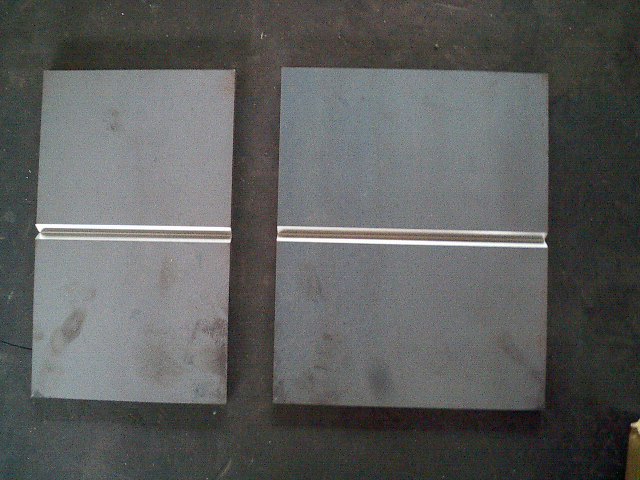

■溶接する鉄板

左が被覆アーク 右が半自動溶接

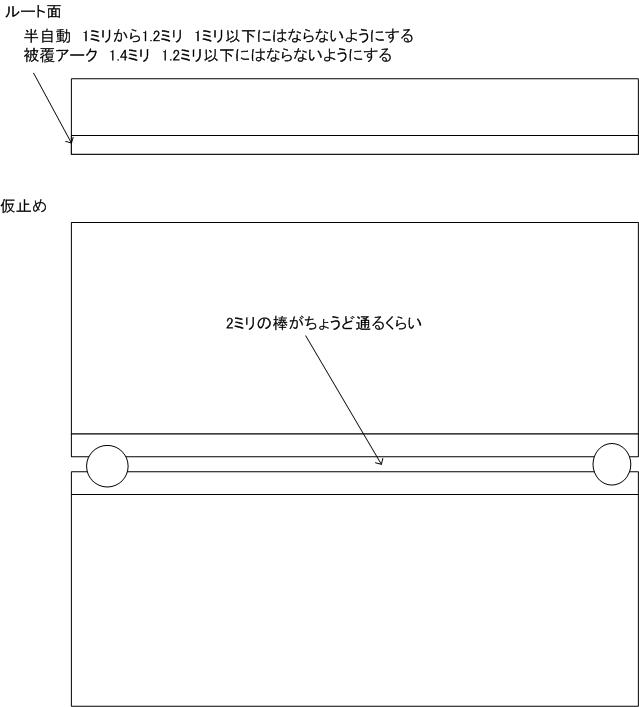

■下準備

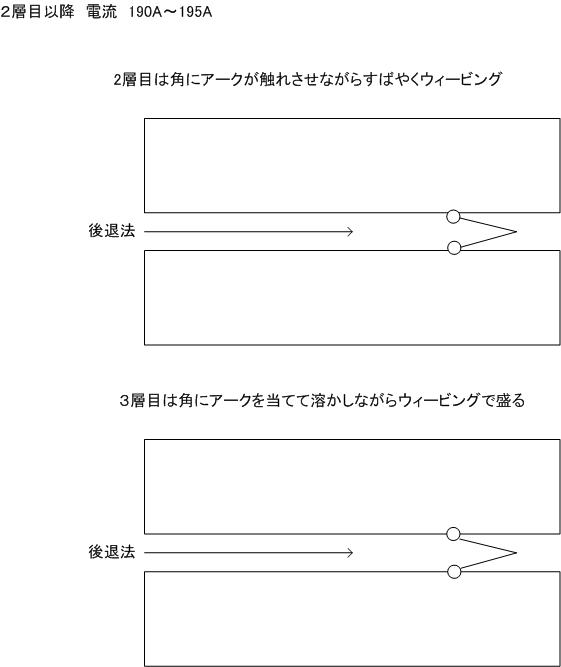

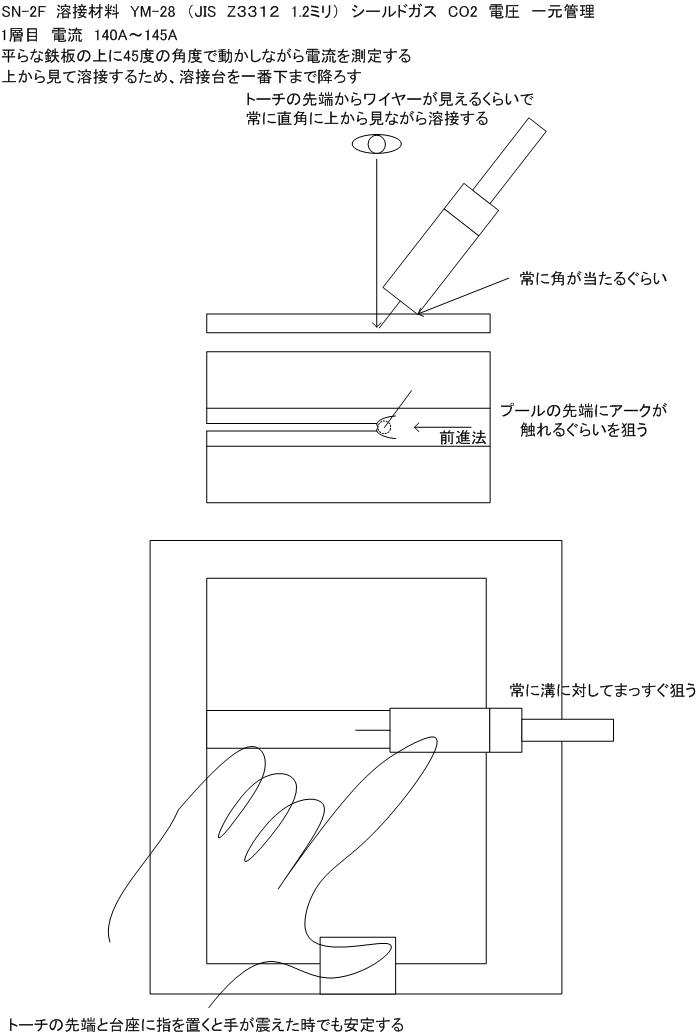

■半自動溶接 (3層仕上げ)




■被覆アーク溶接 (4層仕上げ)


■半自動溶接機の設定

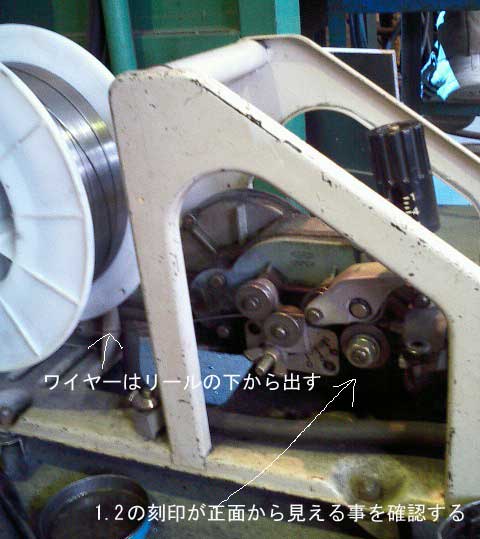

@機械にワイヤーを入れる


Aインチングを押してワイヤーをトーチの先端まで出す
Bガスチェックスイッチを入れてCO2の流量を15〜20に合わせる

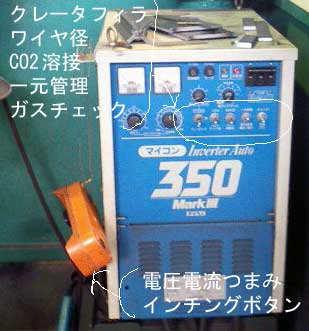

C各種設定 CO2溶接、ワイヤー1.2ミリ、電圧一元管理、電圧つまみを中央にする、クレータフィラ無し、などを確認する




■半自動で練習に溶接したもの

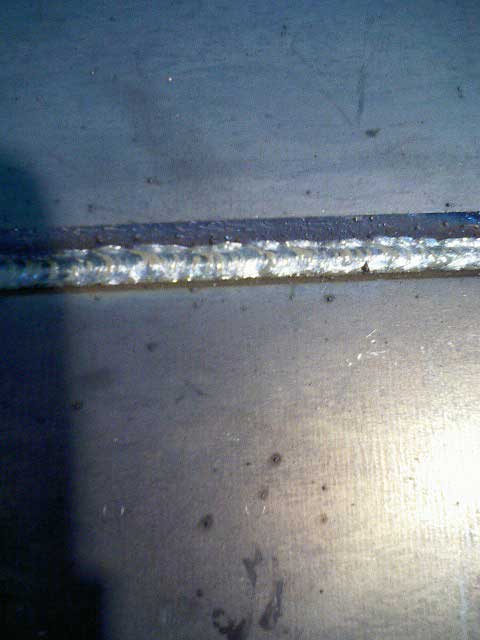

1層目

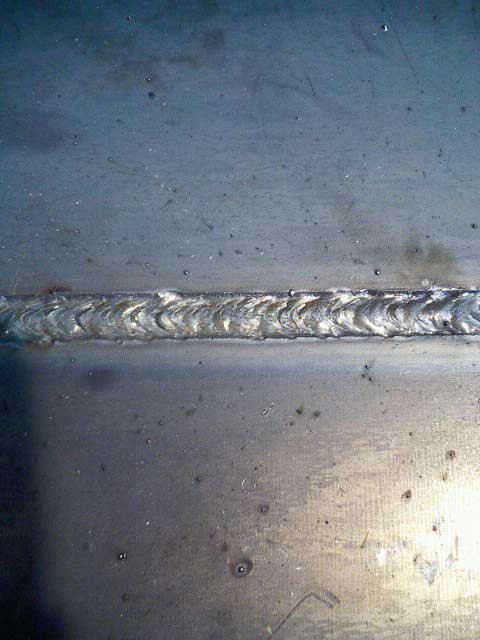

2層目

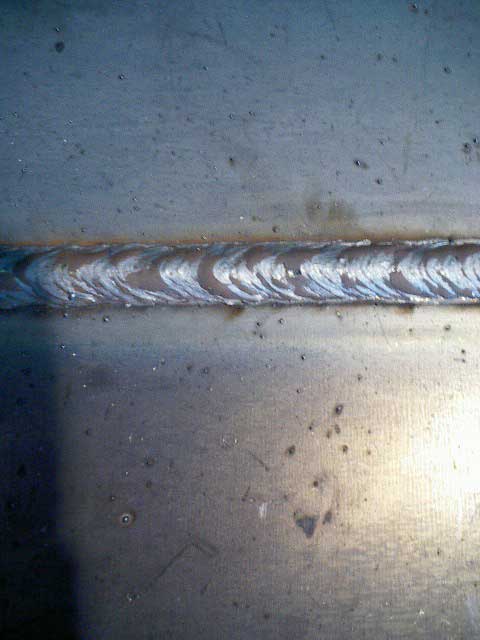

3層目

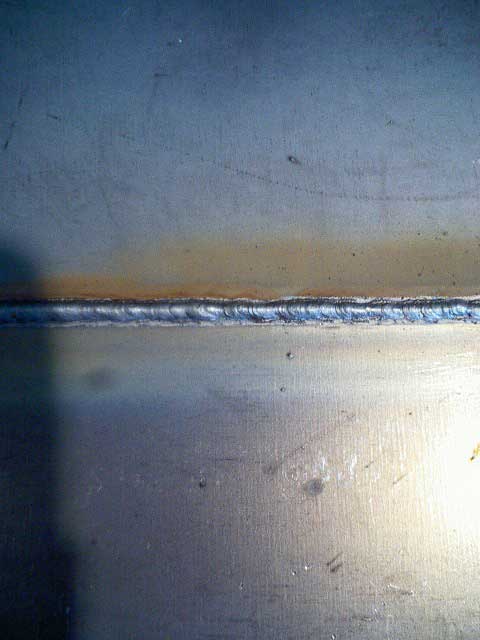

裏波ビード



■TIG溶接 (前進法、メルトラン方法、2層仕上げ、3ミリ、ステンレス/軟鋼)

タングステン電極を5ミリほど出して、仮止め電流60A、トーチ/バックシールド共にアルゴンガスの流量を5に設定する


ルート面ゼロ(削らずにそのまま)ルート間隔をゼロ(隙間無し)で仮止めする
軟鋼の場合には溶接ビードが乗る部分(表裏)の黒皮を全て削りとる
(黒皮が少しでも残ってると溶接箇所に巻き込み、ブローホールが発生する)

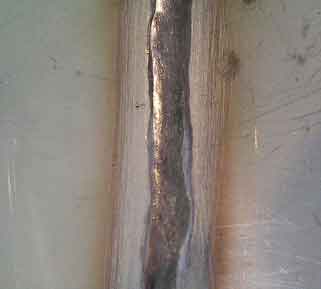

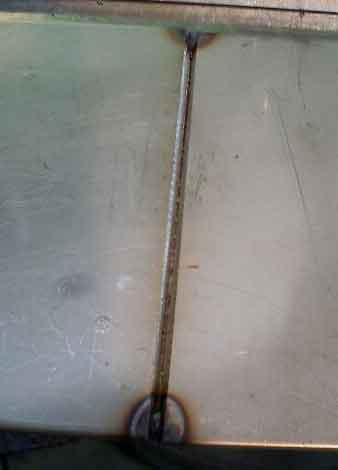

仮止めしたステンレス

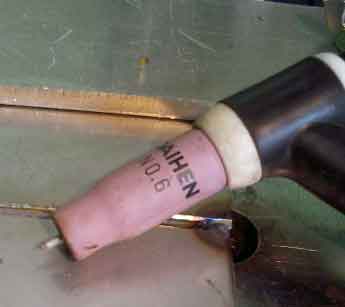

電流を100Aに設定し前進法で開先をなめる(添加棒を入れずに開先の母材を溶かして隙間を埋める)

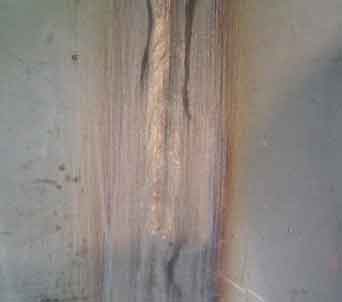

裏波ビード
この時点で裏まで溶け込んでいない場合には再び開先をなめる(何度もなめるとそのうち裏まで溶け込む)

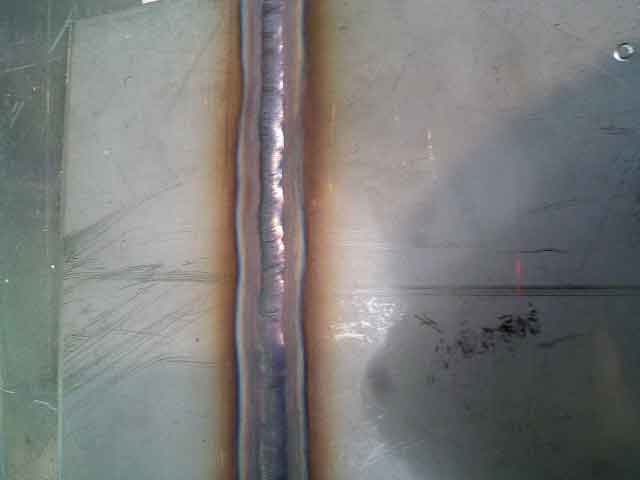

裏まで溶け込んだら表の開先内に添加棒を入れて電流60A〜80Aで盛りあげたら完成

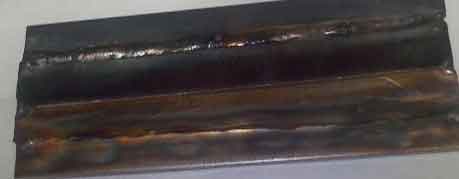

上が軟鋼、下がステンレスの裏波
