○配置図

■システムの物理的な配置を表す
物理的なハードウェアにどのようにソフトウェアを配置するかという観点からシステムを表現したもの

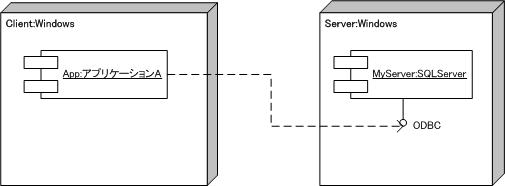

クライアントのアプリケーションAがODBCインターフェース接続でSQLServerにアクセスしていることを示す


▼ノードインスタンス

物理的なパソコンを意味します。
ノード(Windows)をインスタンス(Client)にしたものです


▼コンポーネントインスタンス

コンポーネント(SQLServer)をインスタンス(MyServer)にしたものです
ODBCのインターフェイスが付いています
