○ER 図 (Entity Relationship Diagram)

テーブルとテーブルの関連を表現する図


■ER図に使用される記号

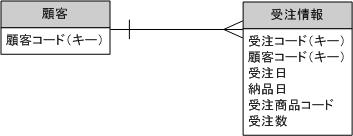

1 対 多 のリレーション


1 対 多（0の場合有り)のリレーション


1 対 1 のリレーション


1 対 1（0の場合有り)のリレーション



■ER図の作成方法

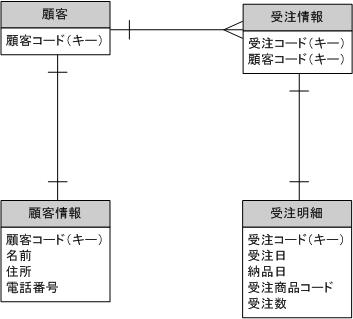

最初に大まかなデータの構造を書き、それをブレークダウンしながら作成します。

▼�@--------------------------------------------------------------------
