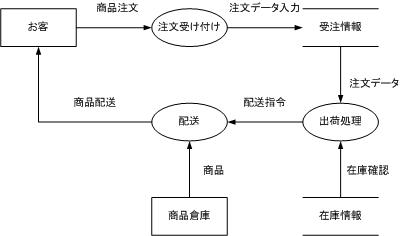

○データフローダイアグラム (Data Flow Diagram)

構造化分析で中心的に用いられる図であり、システム間のデータの流れを示す図。
システムをその構成要素と要素間のデータの流れにより記述する

■4つの構成要素

データの発生源と出力 中に発生源または出力先の名前を書きます
データストア 中に保存するデータの名前を書きます
データの処理 中にどのような処理をするのか書きます
データと処理の流れ ――→ 近くに処理の名前を書きます
